江西列管式冷凝器

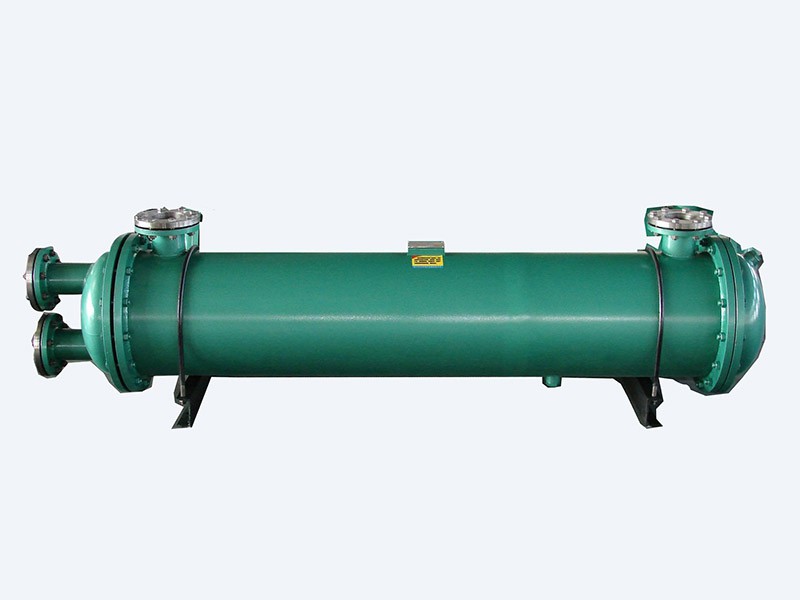

　　列管冷凝器的結構：
　　列管式冷凝器主要由外殼、管板(又稱花板)、管束、頂蓋(又稱封頭)等部件構成。在圓形外殼內裝入平行管束，管式兩端固定在管板上。管子在管板上的固定方法一般采用焊接法或脹管法。裝有進口或出口管的頂蓋用螺釘與外殼兩端法蘭相連，頂蓋與管板之間構成流體的分配室。是目前應用廣泛的一種，其結構簡單、堅固，制造容易，材料范圍廣泛，處理能力可以很大，適應性強。
　　進行熱交換時，冷卻水由頂蓋的連接管進入，在管內流動，這條路徑稱為管程;有害蒸氣在管束與殼體之間的空隙內流動，這條路徑稱為殼程;管束的表面積就是傳熱面積。在冷凝回收不論是對飽和蒸氣的冷凝還是對含不凝氣的冷凝過程中，一般情況下，在臥式冷凝器的殼程冷凝，因為無論從傳熱、壓力降及清掃方面都比較合理。
　　列管冷凝器的分類：
　　(1)固定管板式換熱器：結構簡單、緊湊、能承受較高的壓力，造價低，管程清洗方便，管子損壞時易于堵塞或更換
　　(2)浮頭式換熱器：管內和管間易于清洗，不會產生熱應力;
　　(3)U形管換熱器：只有一塊管板，管束由多根U形管束組成，管的兩端固定在同一塊管板上，管子可以自由伸縮。當殼體與U形換熱器有溫差時，不會產生熱應力。
　　(4)滑動管板式換熱器：結構簡單，造價低廉，必要時可在管箱增設隔板，強化傳熱。
